Ergebnisausgabe GeoCPM
Aus Dokumentation
SEITE WIRD BEARBEITET!
Diese Seite wird noch bearbeitet - daher können die Darstellungen und Erklärungen noch unvollständig sein!
Der Aufbau dieser Seite ist noch in Bearbeitung!

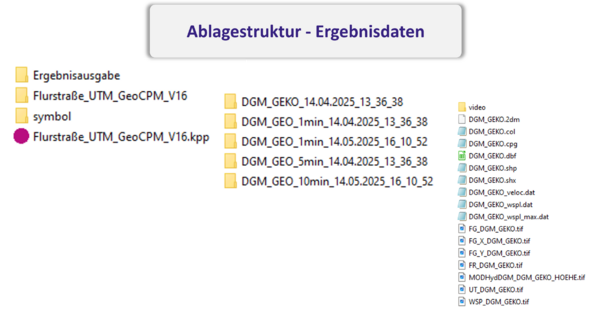

Der Ergebnisexport für GeoCPM erfolgt im Standardfall über Partitionen und dem SHAPE-Format. Dabei können folgende Datenpakete mit ausgegeben werden:
- GC_Abfluss: Oberflächenabflusskoeffizienten (Eigenheit des Starkregenleitfadens in Baden-Württemberg)
- GC_AnfVer: Anfangsversickerung
- GC_Dauer: Dauerverlust in l/s
- GC_EndVer: Endversickerung
- GC_Hoehe: geodätische Höhe des Dreiecksschwerpunktes
- GC_Rain: 0 - keine direkte Beregnung / 1 - direkte Beregnung
- GC_Rauheit: Rauheit in mm (Prandtl-Colebrook)
- GC_Rueck: Rückgangskonstante für Versickerungsansatz
- GC_V: Betrag der max. Geschwindigkeit auf dem Dreieck in m/s
- GC_V_DEG: Hauptfließrichtung über das Dreieck in Grad. 0° entspricht Osten (LUBW Vorgabe)
- GC_V_X: Betrag der max. Geschwindigkeit in West -> Ost Richtung
- GC_V_Y: Betrag der max. Geschwindigkeit in Süd -> Nord Richtung
- GC_WSP: Wasserspiegel in mNN
- GC_WaAbRau: Funktionsbeschreibung für wasserstandsabhängige Rauheit
- GC_WaterUT: max. relativer Wasserstand auf dem Dreieck in m

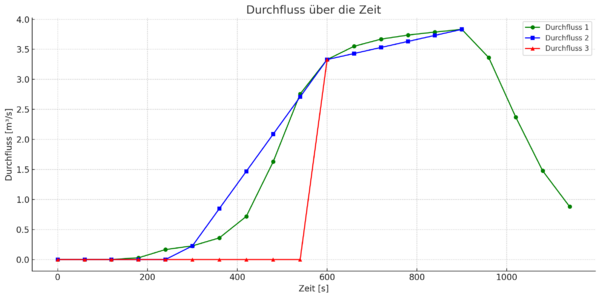

- Name: setzt sich zusammen aus Name der Berechnungsvariante in ++SYSTEMS (hier: DGM_Ossenbeck_Regen102) und dem Dreiecksindex getrennt durch ein „_“. Mit diesem Dreiecksindex kann die entsprechende Ganglinie in der CSV Datei verknüpft werden
- Bei der Ergebnisausgabe handelt es sich um Maximalwerte.
- Um Ergebnisse weiterer Zeitschritte zu exportieren, ist es notwendig diese zunächst als Momentaufnahme aufzurufen und anschließend den erforderlichen Zeitpunkt zu exportieren.
