Zusammenfügen von zwei Geländemodellen

Im Folgenden wird darauf eingegangen, wie zwei Geländemodelle zusammengefügt werden können. Es wird hierbei der Fall betrachtet, dass es bereits ein bestehendes Geländemodell gibt und dieses um weitere Punkte außerhalb der bisherigen Modellgrenzen erweitert werden soll.
In dem Beispiel sind die Geländemodelle wie folgt benannt:

DGM_A = BestandsDGM
DGM_B = neues DGM
DGM_gesamt = zusammengefügtes DGM

Anlegen eines neuen GeoCPM-Geländemodells

Zunächst einmal wird ein neues Geländemodell in GeoCPM angelegt. Hierfür im Projektbaum mit Rechtsklick auf Geländemodelle gehen und "Neu" auswählen.

Das neu erstellte DGM wird nun in DGM_B benannt und die Punkte werden importiert (z.B. als Geländepunkte über das Shape-Format).

Im nächsten Schritt wird das Geländemodell trianguliert.

Daraufhin wird das Geländemodell so ausgedünnt, dass es in etwa der Dichte des bereits bestehenden Geländemodells DGM_A entspricht. Idealerweise wissen Sie noch, welche Eingaben Sie vorher für das Ausdünnen des DGM_A verwendet haben. Alternativ finden Sie in der Statistik des DGM_A die mittlere Dreiecksgröße des Geländemodells.
Nun kann das DGM_B als Shape-Datei (Punkte) exportiert werden.

Anpassungen an dem bestehenden Geländemodell

Der erste Schritt besteht jetzt darin, eine Kopie des DGM_A als Back Up zu erzeugen. Falls im weiteren Verlauf etwas unerwartet schiefgeht, kann auf diese zurückgegriffen werden.

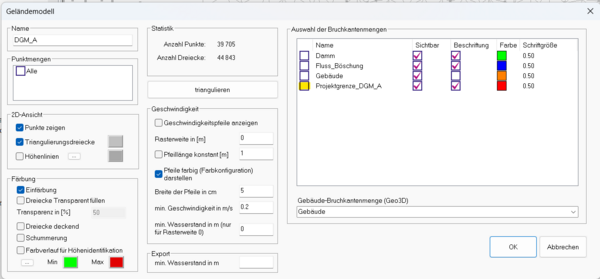

Daraufhin wird die Verknüpfung des DGM_A zur Bruchkantenmenge der Projektgrenze entfernt, da später eine neue, größere Projektgrenze erstellt wird.

Aufgrund der Vermaschung der früheren Bruchkantenmenge der Projektgrenze existiert im DGM_A eine "harte" Kante, die auch nach Entfernung der Bruchkantenmenge noch sichtbar ist.

Rein rechnerisch betrachtet hat diese Kante keine Auswirkungen. Auf Wunsch kann sie jedoch optional durch die Ausdünnungsfunktion bereinigt werden. Hierfür können die Dreiecke im Bereich der Kante markiert und der Haken "nur Markierte" beim Ausdünnen gesetzt werden.

Geländemodelle zusammenfügen

Um sicherzugehen wird erneut eine Kopie des Geländemodells DGM_A erstellt. Diese Kopie wird nun in DGM_gesamt umbenannt. Im Anschluss kann das zuvor als Shape-Datei exportierte DGM_B importiert werden.

Im Geländemodell DGM_gesamt befinden sich nun alle Geländepunkte und es kann entsprechend der Schritt-für-Schritt-Anleitung GeoCPM weiter vorgegangen werden.
